SIM900A ARM NuMicro M051 M0516 Cortex-M0开发板Nu-Link仿真器
分享到:
SIM900A ARM NuMicro M051 M0516 Cortex-M0开发板Nu-Link仿真器
产品详情

产品功能:
功能:
用电脑直接控制模块可实现功能:
SMS测试, GPRS上网拨号测试, 语音通话测试, TCP,.UDP方式与外部电脑互连测试
单片机直接控制可以实现:
  短信远程控制, 电话号码存诸,一键 发SMS,或连接GPRS, TCP/UDP数据互发,.继电器开关控制, 蜂鸣器控制,

1,ARM® Cortex™-M0内核的32位单片机   硬件有在线下载功能 ,无需其它烧写器,可以通过串口下载

2,GSM/GPRS模块 为SIM900A模块,
3, 单片机所有IO都有 测试孔
4, 有两 个继电器,一个250V1A,一个为30V1A, 可以做继电器控制实验
5, 一个AT24C64 EEPROM 可做数据存储
6, 晶振为8M和32K两个, 与模块通信波特率为115200, 串口2为38400,串口3为9600,可更改
7, 有三个串口输出口 ,第一串口 可以通过JP5跳线让单片机与模块通信,也可以通过JP5跳线,用电脑上的软件直接控制 模块(AT指令控制),
  用电脑可以直接 测试 模块的所有功能, 也可以直接用电脑开发 模块
  无需单片机,可独立与电脑双相通信

   1) 单片机下载
   2) 电脑直接用 AT指令控制模块,实现GPRS MODEM功能
   3) 电脑调试功能,可以监视 单片机与模块的工作情况
  JP5接口
连接说明 功能说明
1A-2A  1B-2B    PC 的TXD,RXD脚直接与模块的RXD,TXD连接
2A-3A  2B-3B     PC 的TXD,RXD脚直接与MCU的RXD,TXD连接
1A-2A      PC 的RXD脚直接与模块的TXD连接
2A-3A    PC 的RXD脚直接与MCU的TXD连接

JP6接口定义
连接说明 功能说明
1 2 位置 断开模块与外接连接,主要用于单片机程序下载
ON 位置 接通GSM模块连接,

8, 串口2为232输出口, 可直接外接其它串口设备,
   串口3为内部GPS接口,可选配GPS模块实现 互连

9, 板载 SIM卡接口,可以放GSM卡(中国联通,或中国移动)

10, J2接口可以外接SD卡座接口, 需要加转接板,备用功能 IO暂没有使用
11,J7为传感器接口,可外接温度传感 或温湿度传器(DHT11 DHT21,18B20), 以上功能都有调试12 ,JP1为耳机接口,需要配专用耳机
13, 有一个蜂鸣器 ,可以做简单 的发声实验

14J4 扩展口,可以外接 WT588D语音芯片,

15, J11为扩展口,可直接外接 HT9170板实现 DTMF音解码


产品硬件清单
1,  开发板+外壳    1套
2,  串口线    1根

3,  电源9V1A1

4,  测试光盘1

5,  NU-LINK仿真器 1

其它清??

1, 电脑专用测试软件1

2, 单片机测试说明书 1

3, SMS使用说明书1

4, SMS收发专用软件1

5, 电脑测试视频文件2

6, PDU解码,编码,及字库转换软件  各1

7, 单片机简单源码N

8, 普通串口软件调试说明书 7

9, 网络调试软件(服务器端用)  1

10, GPRS单片机通信源码(ARM)1

11, SMS,GPRS,拨打电话通信源码(ARM) 1

12, GPRS调试电脑说明书1

13 .ARM基本说明书  N

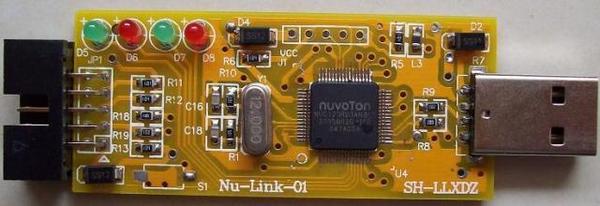

标配 NU-LINK仿真器

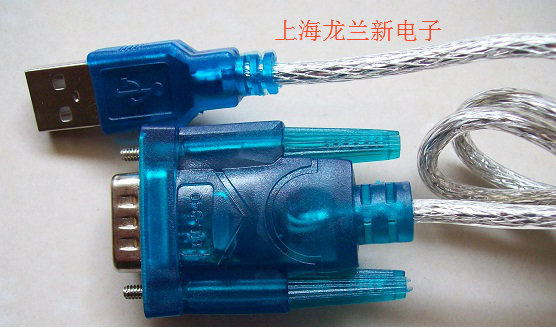

选配件:USB转串口
