Quecte M10 M12D M35 ARM Cortex-M3 GPRS STM32F103开发板
产品详情

功能:

用电脑直接控制模块可实现功能:

SMS测试, GPRS拨号测试, 语音通话测试,  TCP,.UDP方式与外部电脑互连测试

单片机直接控制可以实现:

 远程控制, 电话号码存诸,一键 发短信,连接GPRS, TCP/UDP数据互发,.继电器开关控制, 蜂鸣器控制,

注:本品为GPRS套件不含摄像头及图片采集功能

1, ARM Cortex-M3  STM32F103C8T6单片机  硬件有在线下载功能 ,无需其它烧写器,可以通过串口下载

2,GSM/GPRS模块 为M10  频率850/900/1800/1900,

3,  单片机所有IO都有 测试孔

4, 有两 个继电器,一个250V1A,一个为30V1A, 可以做继电器控制实验

5, 一个AT24C64 EEPROM 可做数据存储

6, 晶振为8M32K两个, 与模块通信波特率为115200, 串口238400,串口39600,可更改

7, 有三个串口输出口 ,第一串口 可以通过JP5跳线让单片机与模块通信,也可以通过JP5跳线,用电脑上的软件直接控制 模块(AT指令控制),

 用电脑可以直接 测试 模块的所有功能, 也可以直接用电脑开发 模块

 无需单片机,可独立与电脑双相通信



 1) 单片机下载

 2) 电脑直接用 AT指令控制模块,实现GPRS MODEM功能

 3) 电脑调试功能,可以监视 单片机与模块的工作情况

 JP5接口

连接说明

功能说明

1A-2A  1B-2B

PC TXD,RXD脚直接与模块的RXD,TXD连接

2A-3A  2B-3B

PC TXD,RXD脚直接与MCURXD,TXD连接

1A-2A

PC RXD脚直接与模块的TXD连接

2A-3A

PC RXD脚直接与MCUTXD连接

JP6接口定义

连接说明

功能说明

1 2 位置

断开模块与外接连接,主要用于单片机程序下载

ON 位置

接通GSM模块连接,

8,串口2232输出口, 可直接外接其它串口设备,

 串口3为内部GPS接口,可选配GPS模块实现 互连

9, 板载 SIM卡接口,可以放GSM(中国联通,或中国移动)

10, J2接口可以外接SD卡座接口, 需要加转接板,备用功能 IO暂没有使用

11, J7为传感器接口,可外接温度传感 或温湿度传器(DHT11 DHT21,18B20), 以上功能都有调试

12 ,JP1为耳机接口,需要配专用耳机

13, 有一个蜂鸣器 ,可以做简单 的发声实验

产品硬件清单

1,  开发板+外壳  1

2,  串口线 1

3,  电源9V1A1

4,  测试光盘1

其它清单

1, 电脑专用测试软件1

2, 单片机测试说明书 1

3, 短信使用说明书1

4, 短信收发专用软件1

5, 电脑测试视频文件2

6, PDU解码,编码,及字库转换软件  各1

7, 单片机简单源码4

8, 普通串口软件调试说明书 7

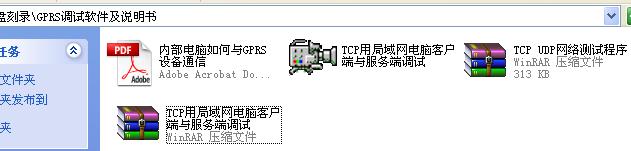

9, 网络调试软件(服务器端用)  1

10, GPRS单片机通信源码(ARM)1

11, 短信,GPRS,拨打电话通信源码(ARM) 1

12, GPRS调试电脑说明书1

13 .ARM基本说明书  N

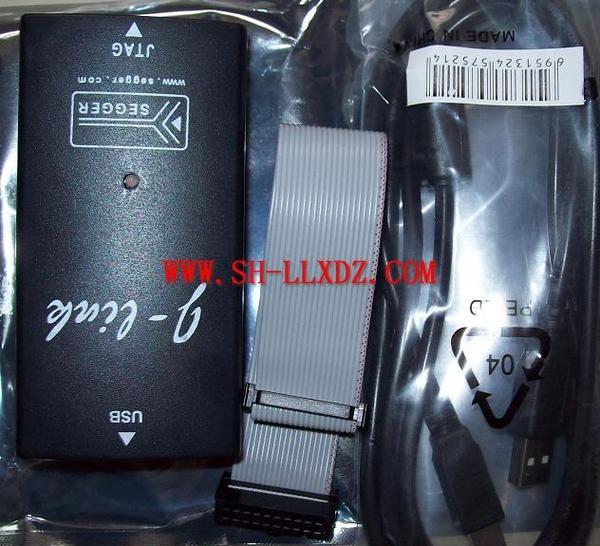

选 配件 J-LINK V8 稳定版  75元

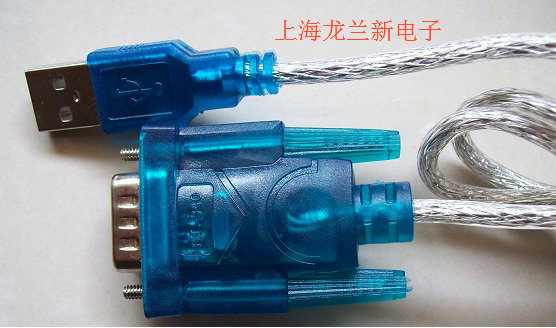

选配件:USB转串口
