GPRS SIMCOM SIM900A模块开发板 SIM900单片机开发板套件(TCP/IP)
分享到:
GPRS SIMCOM SIM900A模块开发板 SIM900单片机开发板套件(TCP/IP)
产品详情

本品采用转换板方式 ,用户可以自由拆装,或应用到自己开发板上去

此板为51系列单片机实验板:可做LED/LED 12232 液晶、单片机ISP/IAP程序下载器、 PT2272/2262无线收发器、I2C存储、,单片机其它功能实验、GSM/GPRS模块的GPRS上网,TCP/UDP协议传输,无线抄表,  学习SMS开发,语音通话等功能,以上功能只要改动源代码就可以实现,
  可以单独跳线让模块直接与电脑通信,实现 GPRS MODME功能, 做AT指令测试,实现串口通信功能,
  送的单片机只有一个串口,如果想电脑也可以控制,请选用STC12C5A32S2双串口单片机

1、  C51采用DIP40封装,可以用华帮、ATMEL、LG、SST、STC、飞利浦、新茂及其它兼容的89CXX、89SXX、89EXX、59CXX、78EXX、78LEXX、77EXX、80CXX等系列51核心的单片机,单片机的P0-P3的所有IO口全部都有外接扩展,用户只需要简单的连接就可以与自己的设备合在一起工作了
(AT89C52,AT89S52及更高ATMEL  8位单片机直接可以使用)
2,EEPROM用的是AT24C64或AT24C08,用户可以一些数据的存储,在板子JP3的I2C口处用跳线短路就可以将AT24C64的SCL、SDA与单片机的5,6两脚相连,可以做一些数据的临时存储或一些重要的数据存储(新板直接短路连接)
3,内有 LCD接口 12232接口(硬件选配),如果选用带12232 LCD 开发套件,送源代码

4、可以与GSM模块、一起做一些51单片机的测试,如通过AT指令控制模块进行 发送与接收 电话语音测试,为系列模块实验板

5,按键中断触发方式
   可以实现  按键发SMS,按键连GPRS,按键拨打电话等等

6, 一个温度及温湿度传感器接口, 可以实现温度采集

7, 板载 一个四路无线接收电路(PT2272),配套电阻82K,可以用无线遥控制器控制,或红外人体传感器接收,或无线门磁接收

8, 一路继电器接口 及选配一路小继电器接口

9, 板载 一个蜂鸣器,可做测试及故障提示用

10,板载 SIM卡接口,可以放GSM卡(中国联通,或中国移动)

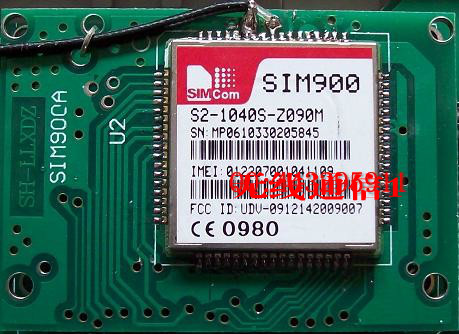

11,模块采用SIM900A 二频 900/1800频段,也可以用四频 850/900/1800/1900频SIM900模块

可通过JP5跳线,更改模块与电脑或单片机连接方式 实现
   1) 单片机下载
   2) 电脑直接用 AT指令控制模块,实现GPRS MODEM功能
   3) 电脑调试功能,可以监视 单片机与模块的工作情况
  JP5接口
连接说明 功能说明
1A-2A  1B-2B PC 的TXD,RXD脚直接与模块的RXD,TXD连接
2A-3A  2B-3B PC 的TXD,RXD脚直接与MCU的RXD,TXD连接
1A-2A  PC 的RXD脚直接与模块的TXD连接
2A-3A PC 的RXD脚直接与MCU的TXD连接

J17接口定义
连接说明 功能说明
1 2 位置 断开模块与外接连接,主要用于单片机程序下载
ON 位置 接通GSM模块连接,

产品硬件清单
1,  开发板+外壳    1套
2,  串口线    1根
3,  电源9V1A  1只
4,  测试光盘  1片


其它清单

1, 电脑专用测试软件  1份
2, 单片机测试说明书     1份
3, SMS使用说明书  1份
4, SMS收发专用软件  1份
5, 电脑测试视频文件  2份
6, PDU解码,编码,及字库转换软件   各1份
7, 单片机简单源码  7份
8, 普通串口软件调试说明书    7份

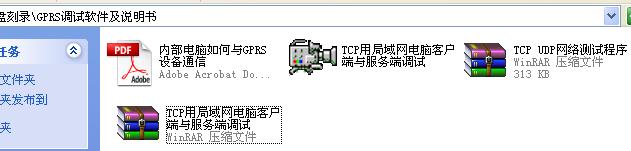

9, 网络调试软件(服务器端用)     1份
10, GPRS单片机通信源码(C51)  1份
11, SMS,GPRS,拨打电话通信源码(C51)  1份
12, GPRS调试电脑说明书  1份

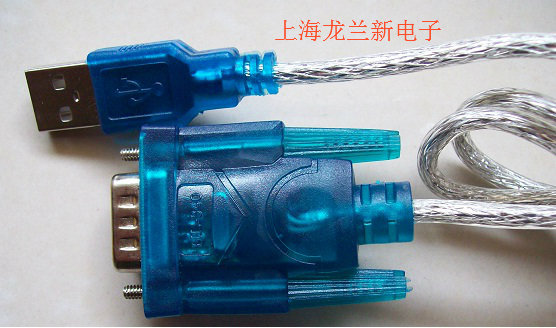

选配件:USB转串口


文件下载
EC20简单板测试使用说明书.rar
310.18KB下载
BC95简易板 V2.pdf
145.6KB下载
EC20-测试板说明.rar
301.85KB下载
EC20 UC20简易板.rar
111.46KB下载
