华为EM200/MC323 CDMA(TCP/IP)串口开发板(套件),送ARM源码
产品详情

本品采用EM200/MC323模块, 是上海龙兰新电子 SH-LLXDZ 开发制作 ,经过几次改版更新 详细说明书请到WWW.SH-LLXDZ.COM 网站上去下载

,不但性能稳定, 还改进了一些在用户应用中自己无法解决的问题,

特点如下

1, 开机方式可靠,成功率达99%

2, 模块供电 可以用户简单自由控制,只要一个IO电平就可以简单控制

3,连接方便 ,可以全串口通信,也可简单三线通信,连接接口多样化,,可用户自由选择,可接99%的电脑,单片机,ARM,Cortex-MX,DSP, 可不会出现与电脑可以通信与自己的产品就无法通信,

4, 电压及电流要求低, 最低5V500MA 最高12V500MA

5,  一路语音接口,可配一个耳机 ,实现语音通话,(无杂音哟)

6,  选用MC323可以做网络服务器,最多可以带5个客户端

资料

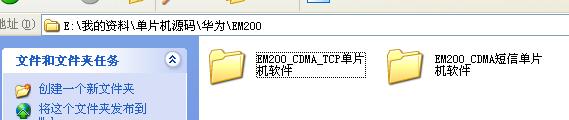

1, 送单片机控制模块源码C51 2

2, 对模块控制的各种说明  7

3, 对模块控制的各种说明视频  1

4, 专门SMS控制详细说明  1

5, 专用测试软件1

6, 专用软件使用视频  1

7,  中文收发SMS软件  1

8,  中文收发SMS软件  1

9,  串口与外接产品 连接说明  1

10,  其它没有详细列出说明  N

产品清单:

开发板+模块  1

天线  1

电源  1

串口线  1

光盘  1

直接连电脑串口就可以全面评估EM200的所有功能, 用户可以放心的用8位,16位及32ARM单片机直接与我的开发板对连(可以提供8位单片机简单测试程序),

可以  TCP/UDP协议数据传输,收发测试,可用电脑开发、单片机开发,语音通话测试

送: 开发资料

外部有与单片直接相连的接口,可以连8位、16位、32位及其它单片机实验板直接开发实验

本品为内含EM200模块及天线,

详细说明书请到WWW.SH-LLXDZ.COM网站上去下载

附件:

串口线, 5V开关电源,天线

以下是模块说明

产品特性
工作频段   CDMA 800
最大发射功    0.25W
<-106dBm
正常工作温度:-20°C~+70

极限工作温度:-30°C~+75

3.3V~4.2V(推荐值
关机模式:40uA
待机模式:<2mA
语音模式(正常):240mA
数据业务(正常):400mA
协议
IS-95A, IS-95B, 和IS-2000
请参考《华为EM200 无线模块 AT命令手册》
1xUART接口

标准UIM
两路模拟音频接口
MURATA MM9 天线接口   天线焊盘
8K EVRC   语音业务  支持免提通话,提供
支持MO和MT  点对点和小区短消息模式支持
CDMA 1X
编码方式QPSK
前向:153.6 k
反向:153.6 kbps
量缓存
来电显示、呼叫转移、呼叫保持、呼叫等待和三方通话等
物理特性
尺寸: 40.4 x 37.7 x 3.85 mm3
重量: 6.7 ±0.1g
