Quecte EC20 UC15-3G/4G WCDMA TD-LTE/FDD  ARM STM32F103开发板
产品详情

\

\

\

\

\

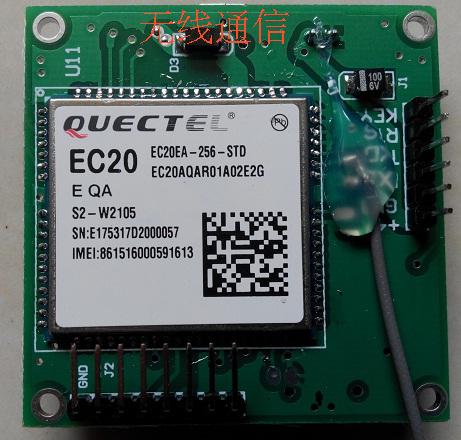

EC20-E

\

FDD LTE: B1/B3/B5/B7/B8/B20
UMTS: B1/B5/B8
GSM: 850/900/1800/1900MHz
EC20-A
FDD LTE: B2/B4/B5/B12/B17
UMTS: B2/B4/B5
GSM: 850/1900MHz
EC20-C
FDD LTE: B1/B3/B8
TDD LTE: B38/B39/B40/B41
TDSCDMA: B34/B39
UMTS: B1/B8
GSM: 900/1800MHz

\

\

功能介绍:

\

1,采用ARM的 Cortex-M0或 Cortex-M3内核的芯片,采用转换板方式连接主板,基本上所有IO都有额外引出,ARM板上 自己带 W25Q08,AT24C64,8M晶振或12M晶振(芯片有关),32K晶振

\

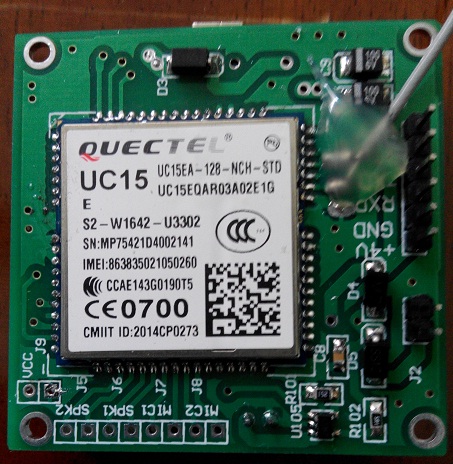

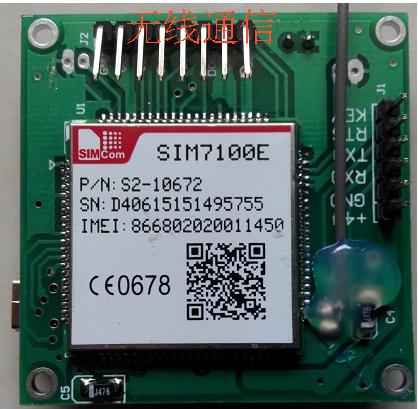

2,通信模块采用 最新4G或3G模块,可以自己选配  移远或SIMCOM的模块,采用转接板方式,或更换其它模块,内置SIM卡接口,USB接口,默认为 UC15(3G模块)

\

 模块分 欧版,美版和中国版,(模块详细功能,请联系)

\

3,1个10A和1个3A大小电流接口的继电器各一路

\

4,板载CP2012,USB转串口芯片,通过跳线口与板上的串口通信

\

5,内置一个SP232芯片,支持RS232通信(接线口J1)

\

6,内置一个CAN芯片,可以通信CAN接口通信(接线口J4)

\

7,一个温度或温湿度拉传感器接口,可以接18B20 (接线口J7)

\

8,内置SP3481芯片,支持485通信,(接线口J21)

\

9,分别独立出 PWM接口(J11,J6),两个口区别是接口电压,

\

10,两路 ADC检测口(Jl8,J19)

\

11,一个外接SPI独立接口,可以接其它SPI芯片

\

\

软件部份

\

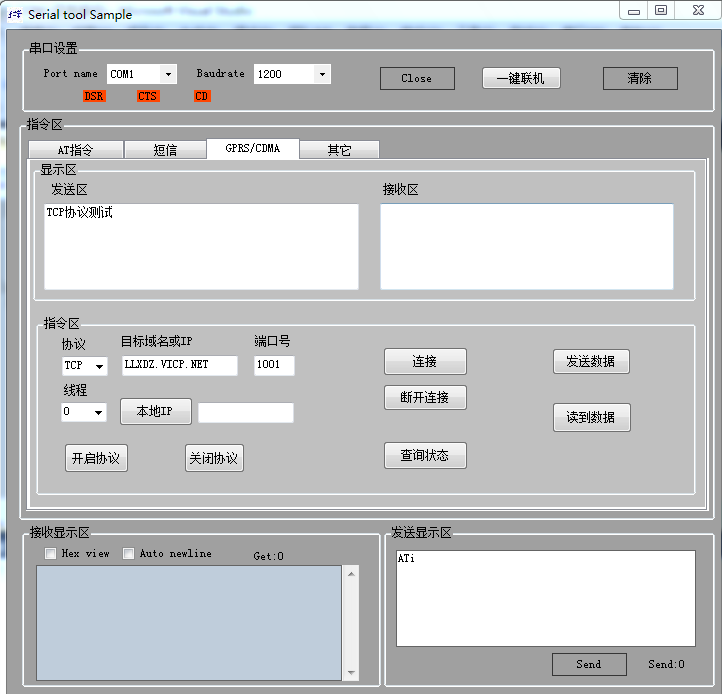

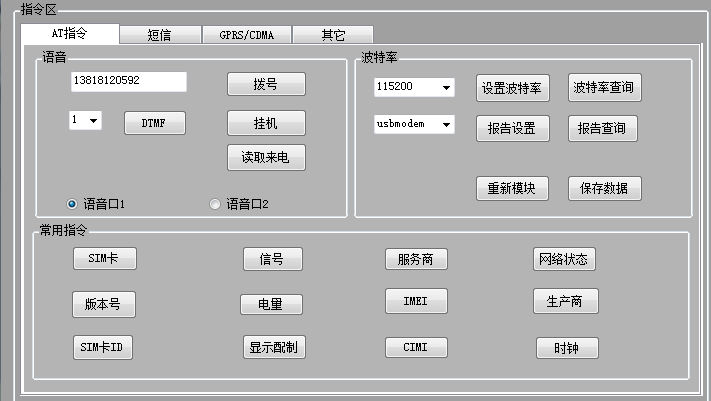

1,提供PC端测试软件 ,可以演示3G或4G的基本功能,

\

2,提供ARM源码, 3G或4G模块的控制演示,

\

3,提供硬件电路图(原理图),封装库,不含PCB图

\

\

\

文件下载
EC20简单板测试使用说明书.rar
310.18KB下载
BC95简易板 V2.pdf
145.6KB下载
EC20-测试板说明.rar
301.85KB下载
EC20 UC20简易板.rar
111.46KB下载
